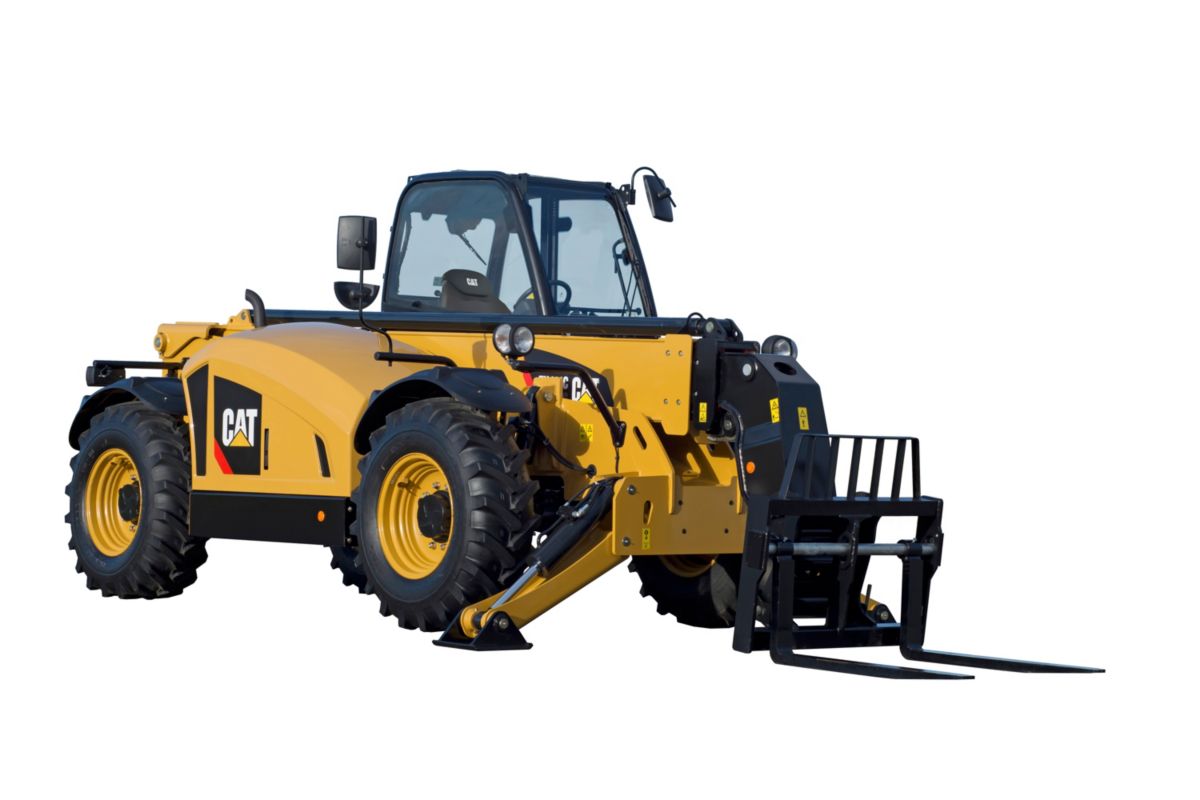

Télescopique TH417D CAT®

17 m

4000 kg

Nous contacter Brochure

Depuis les années 1980, Caterpillar produit des chargeurs à bras télescopique de grande qualité, en commençant par la série RT, et toujours conçus en gardant les conducteurs à l'esprit. Les chargeurs à bras télescopique Cat offrent une grande fiabilité, des performances compétitives et un poste de conduite de grande qualité. Plus de 25 années de progrès ont permis d'atteindre la qualité exceptionnelle qui caractérise les chargeurs à bras télescopique Cat de la série TH D.

Description

UN CONFORT SANS LIMITE

La cabine ergonomique est équipée d'un écran à diodes intégré au tableau de bord, d'un manipulateur multifonctionnel et d'options de siège confortables, offrant au conducteur tout ce dont il a besoin. Une excellente stabilité et des passages F-N-R (Front-Neutral-Rear, marche avant-point mort-marche arrière) fluides assurent un confort de conduite optimal.

SÉCURITÉ SUR LE CHANTIER

La position assise à l'intérieur de la cabine permet une excellente visibilité de l'outil de travail à l'avant et des stabilisateurs.

LONGUE DURÉE DE VIE

Grâce à une excellente stabilité, à une garde au sol élevée et à des protections optimales, les composants clés de la machine sont parfaitement protégés contre d'éventuels dommages. L'entretien est simplifié grâce au moteur et aux points de lubrification faciles d'accès, ainsi qu'aux pièces de rechange faciles à remplacer.

UN CIRCUIT HYDRAULIQUE PUISSANT

La flèche entraînée par une chaîne et l'excellent débit hydraulique permettent au conducteur de travailler efficacement et en toute sécurité. Le levage et l'abaissement ainsi que la sortie et le rappel de la flèche peuvent s'effectuer rapidement.

Caractéristiques

Moteur
Alésage	98 mm
Course	120 mm
Couple maximal à 1 300 tr/min	405 Nm
Cylindrée	3,6 L
Modèle de moteur	TCD 3.6 L4
Puissance brute – ISO 14396	55,4 kW / 75,3 CV
Poids
Poids en ordre de marche - Avec tablier porte-fourches, fourches	10095 kg
Circuit hydraulique
Pompes	Pompe à engrenages
Pression maximale du circuit	270 bar
Débit maximal de la pompe	100 L/min
Alimentation hydraulique auxiliaire	95 L/min
Émissions sonores
Hors de la cabine	104 dB (A)
À l'intérieur de la cabine	80 dB (A)
Contenances
Réservoir hydraulique	102 L
Réservoir de carburant	150 L
Caractéristiques de fonctionnement
Capacité de charge nominale	4000 kg
Hauteur de levage maximale	17 m
Portée avant maximale	12,75 m
Charge à la hauteur maximale - stabilisateurs abaissés	2500 kg
Hauteur de levage maximale - stabilisateurs abaissés	17 m
Charge à la hauteur maximale - stabilisateurs relevés	500 kg
Hauteur de levage maximale - stabilisateurs relevés	15,75 m
Rayon de braquage externe - Pneus inclus	3,9 m
Charge à la portée maximale - stabilisateurs abaissés	500 kg
Pneus
Standard	14.00-24 TG02
Performances de la flèche
Force d'arrachage du godet - ISO 8313	72 kN
Effort de traction à la barre d'attelage	69 kN
Rappel du bras	18,5 secondes
Basculement arrière	2,7 secondes
Combiné : vers le bas et vers l'intérieur	26,7 secondes
Abaissement de la flèche	16,6 secondes
Relevage de la flèche	20,9 secondes
Combiné : vers le haut et vers l'extérieur	39,9 secondes
Extension du bras	24,3 secondes
Basculement avant - Vidage	3,5 secondes
Force d'arrachage de la flèche	72 kN
Freins
Freins de stationnement	Desserrement par pression hydraulique actionné par ressort
Frein de manœuvre	Freins asservis sur essieux avant et arrière
Rapports de transmission
Marche avant 1	5 km/h
Marche avant 2	10 km/h
Marche avant 3	20 km/h
Marche arrière 1	5 km/h
Marche arrière 2	10 km/h
Marche arrière 3	20 km/h
